Albert Einstein 2025 (Vestibular 2025 · Prova I) · questão 40

Questão 40 Albert Einstein 2025 · Vestibular 2025 · Prova I: Eletrodinâmica (circuitos)

Física › Eletrodinâmica (circuitos)Vestibulares

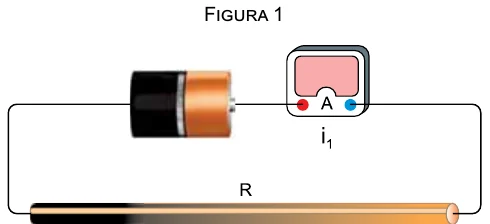

Um circuito elétrico simples é formado por um gerador e um amperímetro ideais e um fio de cobre de resistência R. Nesse circuito, a indicação no amperímetro é \(i_1\), conforme a figura 1. Os demais fios de ligação têm resistência desprezível.

Figura da questão

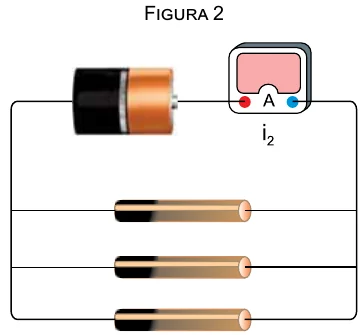

Para montar um segundo circuito, esse mesmo fio é cortado em três pedaços de mesmo comprimento e esses pedaços são ligados ao mesmo gerador, conforme a figura 2. Nessa situação, a indicação no amperímetro é \(i_2\).

Figura da questão

Comparando os valores de \(i_1\) e de \(i_2\), tem-se que:

A
\(i_2 = i_1\)
B
\(i_2 = 3i_1\)
C
\(i_2 = \dfrac{i_1}{3}\)
D
\(i_2 = 9i_1\)
E
\(i_2 = \dfrac{i_1}{9}\)

Resolver esta questão no banco

Ver gabarito

Gabarito: Alternativa D: \(i_2 = 9i_1\).
