IME 2026 (CFG 2025/2026 · 1ª fase) · questão 17

Questão 17 IME 2026 · CFG 2025/2026 · 1ª fase: Eletrodinâmica (circuitos)

Física › Eletrodinâmica (circuitos)Vestibulares

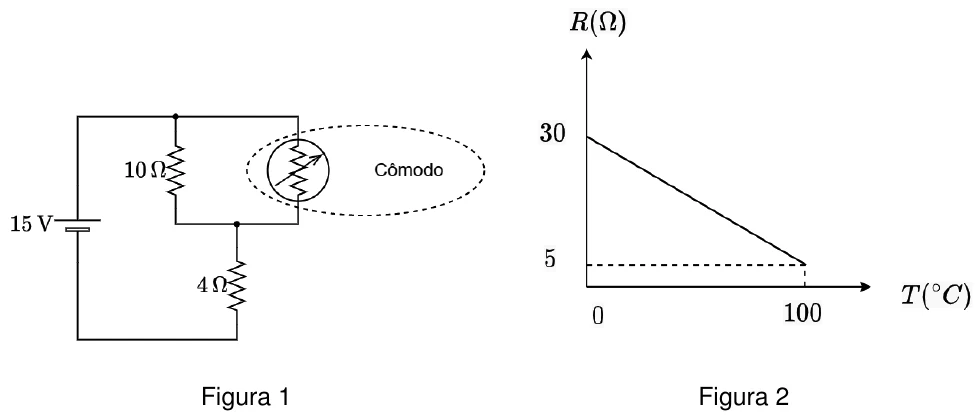

Figura da questão

O circuito da Figura 1 é empregado para medir a temperatura de um cômodo. Um dos componentes do circuito é o termistor, que é um resistor cuja resistência varia com a temperatura.

Considerando o comportamento da resistência dado pelo gráfico da Figura 2 e o fato de a potência fornecida pela fonte de 15 V ser de 22,5 W, a temperatura do cômodo, em °C, é:

  1. A
    100
  2. B
    80
  3. C
    60
  4. D
    40
  5. E
    20
Resolver esta questão no banco
Ver gabarito

Gabarito: Alternativa A: 100.
