Questão 22 ITA 2025 · Vestibular 2025 · 1ª fase: Eletrodinâmica (circuitos)

Quando necessário, use: \(g = 10\) m/s²; \(G = 6{,}7\times10^{-11}\) N·m²/kg²; massa da Terra \(M_{Terra}=6{,}0\times10^{24}\) kg; \(hc = 1240\) eV·nm; \(\varepsilon_0 = 8{,}85\times10^{-12}\) C²·N⁻¹·m⁻².

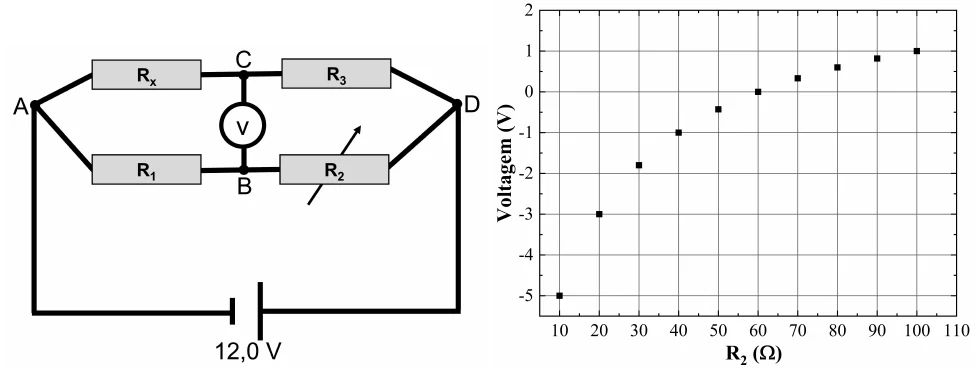

Com o intuito de medir a resistência elétrica de um resistor \(R_x\), foi montado o circuito mostrado na figura. Nesse circuito, sabe-se que os resistores \(R_1\) e \(R_3\) possuem resistências de 20 Ω e 30 Ω, respectivamente, e que \(R_2\) é um reostato cuja resistência pode variar de 0 a 100 Ω. Foi feito um experimento em que, à medida que a resistência \(R_2\) era variada, a voltagem entre os pontos C e B era medida por um voltímetro V. Os resultados das medições estão apresentados no gráfico.
