Questão 57 FUVEST 2024: Eletrodinâmica (circuitos)

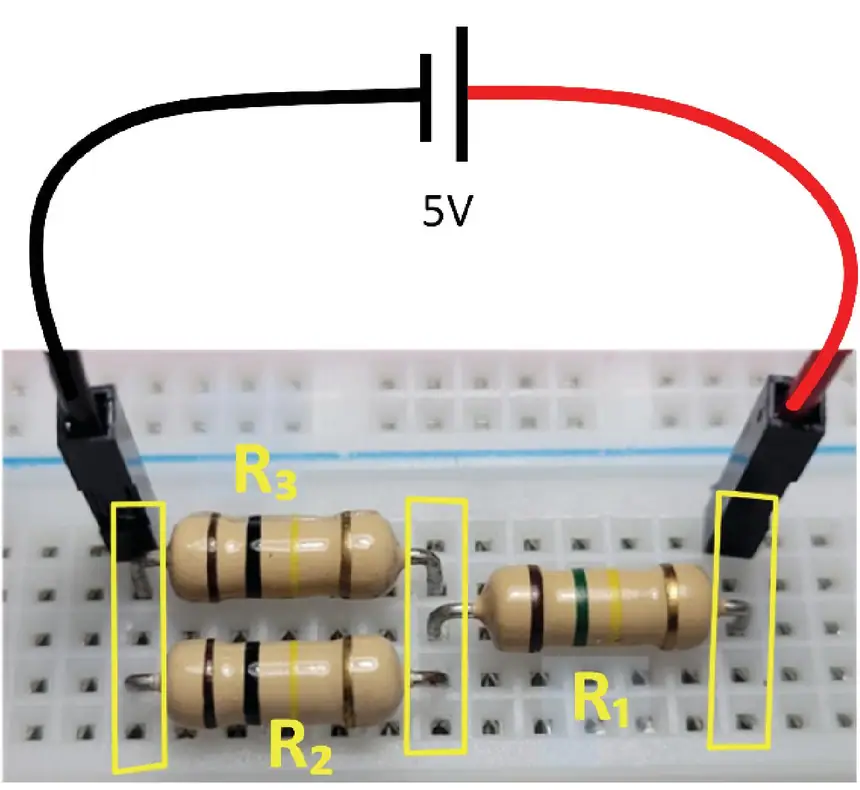

A foto a seguir mostra um circuito com três resistores (\(R_1\), \(R_2\) e \(R_3\)) conectados em uma protoboard (base de contatos).
Nesse tipo de placa, os cinco furos de uma mesma linha (indicados pelos retângulos amarelos) estão em curto, formando os nós do circuito. Os cabos vermelho e preto, por sua vez, estão conectados aos terminais de uma fonte contínua de \(5\ \text{V}\).
Se \(R_1 = 150\ \text{k}\Omega\) e \(R_2 = R_3 = 100\ \text{k}\Omega\), a corrente elétrica que passa pelo resistor \(R_1\) será de:
- A\(12{,}5\ \mu\text{A}\)
- B\(14{,}3\ \mu\text{A}\)
- C\(25{,}0\ \mu\text{A}\)
- D\(37{,}5\ \mu\text{A}\)
- E\(50{,}0\ \mu\text{A}\)
