Questão 72 FUVEST 2024: Termodinâmica

Um protótipo de máquina térmica caseira baseia-se num motor de quatro etapas e pode ser construído com o auxílio de uma bomba de bicicleta, uma pequena câmara de pneu e um aquecedor térmico. Na primeira etapa, o gás da câmara de pneu é comprimido adiabaticamente. Na segunda etapa, o gás é aquecido isovolumetricamente. Na terceira etapa, o gás sofre uma expansão adiabática e, finalmente, na quarta etapa, um resfriamento isovolumétrico.

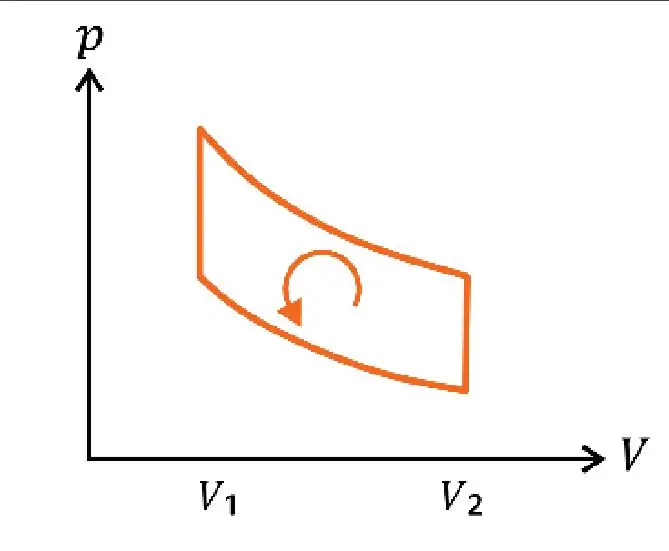

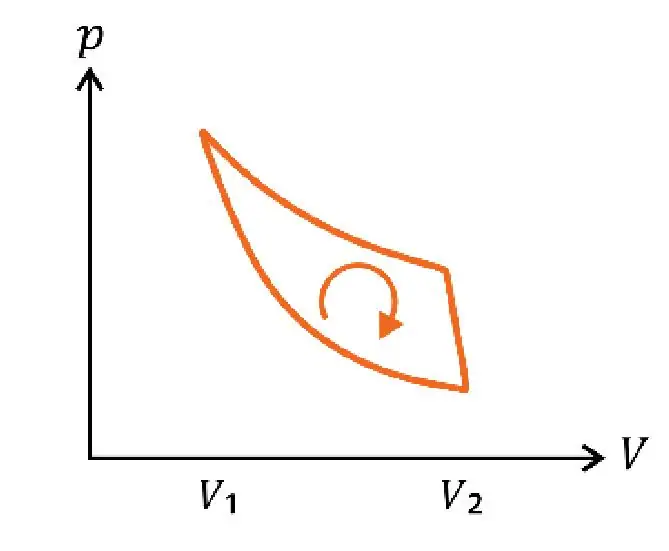

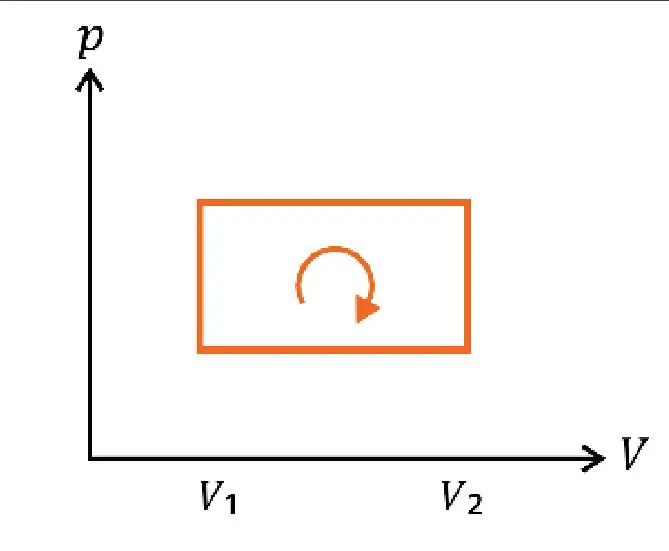

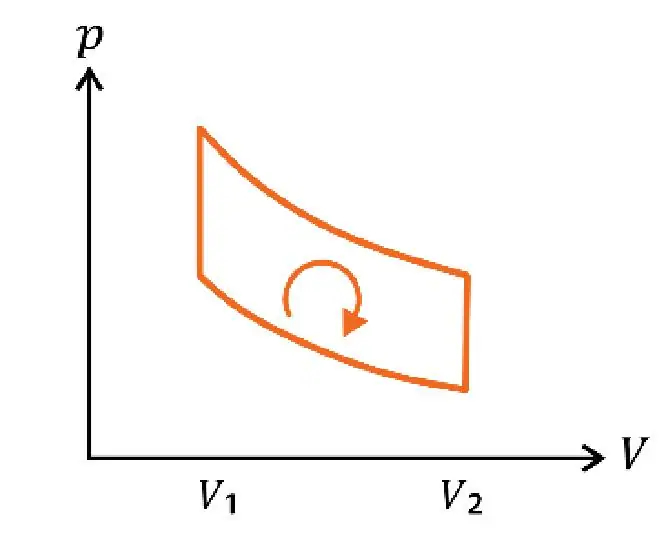

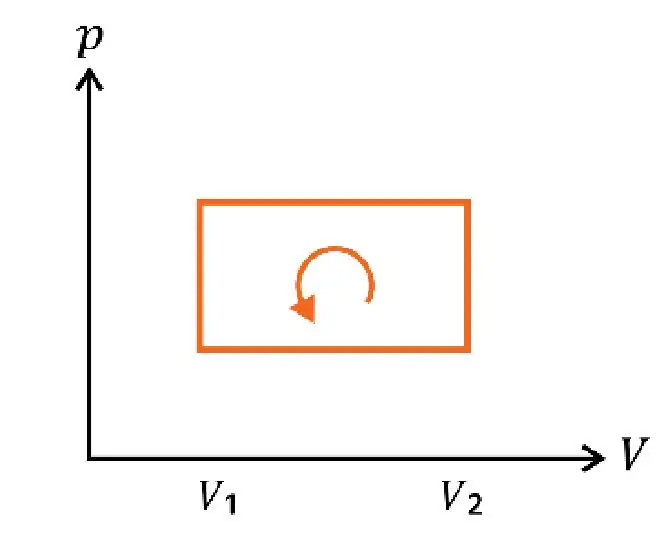

Assinale a alternativa que melhor representa o diagrama correspondente a essa máquina térmica no plano pressão (\(p\)) \(\times\) volume (\(V\)).

Note e adote:

Despreze efeitos de dilatação ou contração da câmara do pneu.
