Questão 110 ENEM 2024: Eletrodinâmica (circuitos)

Uma caixa decorativa utiliza duas pequenas lâmpadas, \(\mathbf{L_1}\) (6 V – 9 W) e \(\mathbf{L_2}\) (12 V – 18 W), ligadas em série a uma bateria de tensão \(V_{QR}\). Um fio resistivo QR, de 48 centímetros, está ligado em paralelo à bateria. Cinco pontos, A, B, C, D e E, dividem o fio QR em seis segmentos de comprimentos iguais. O circuito também tem um amperímetro com dois terminais. Um dos terminais (P) está ligado ao fio entre as duas lâmpadas. O outro terminal (S) está livre e será ligado ao fio QR. Dependendo do ponto em que esse terminal livre for conectado, ocorrerá a mudança na tensão à qual as lâmpadas são submetidas. Os demais fios do circuito têm resistências elétricas desprezíveis.

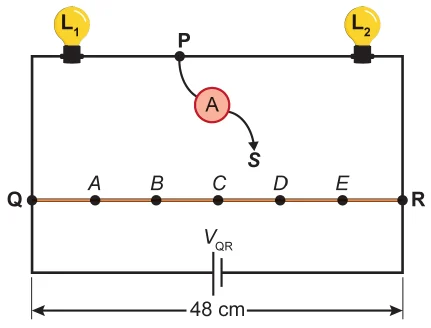

A figura ilustra esse circuito.
