FUVEST 2020 · questão 77
Questão 77 FUVEST 2020: Magnetismo e eletromagnetismo

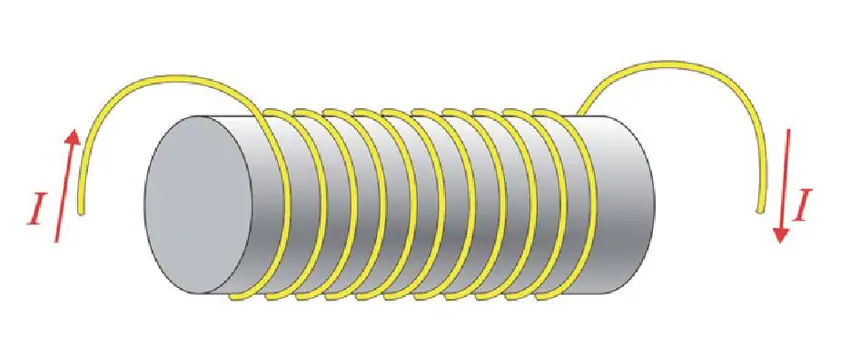

Um solenoide muito longo é percorrido por uma corrente elétrica \(I\), conforme mostra a figura 1.
Figura 1:

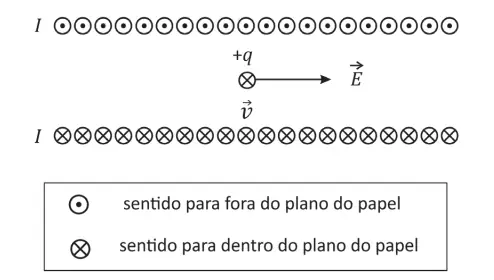

Em um determinado instante, uma partícula de carga \(q\) positiva desloca‐se com velocidade instantânea \(v\) perpendicular ao eixo do solenoide, na presença de um campo elétrico na direção do eixo do solenoide. A figura 2 ilustra essa situação, em uma seção reta definida por um plano que contém o eixo do solenoide.
Figura 2:
O diagrama que representa corretamente as forças elétrica \(F_e\) e magnética \(F_b\) atuando sobre a partícula é:

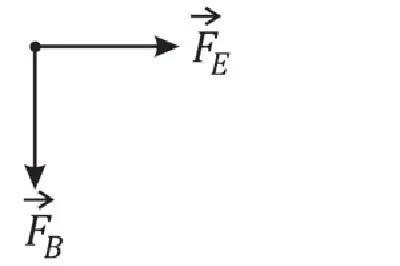

- A

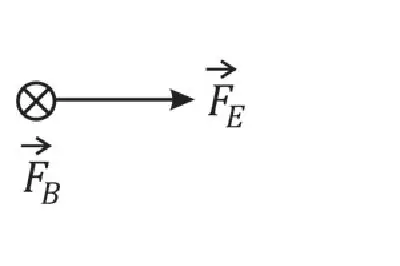

- B

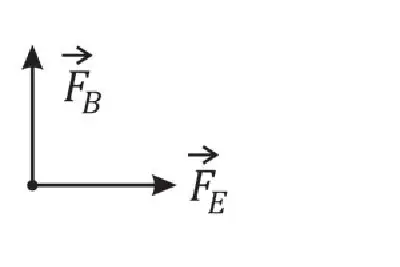

- C

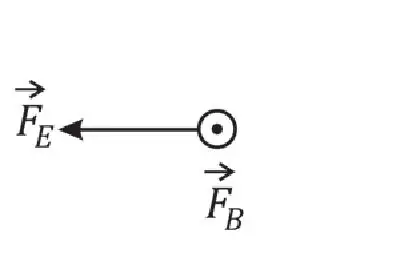

- D

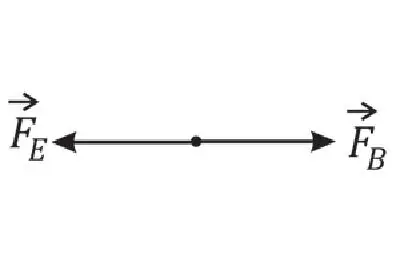

- E
