IME 2024 (CFG 2023/2024 · 1ª fase) · questão 22
Questão 22 IME 2024 · CFG 2023/2024 · 1ª fase: Magnetismo e eletromagnetismo

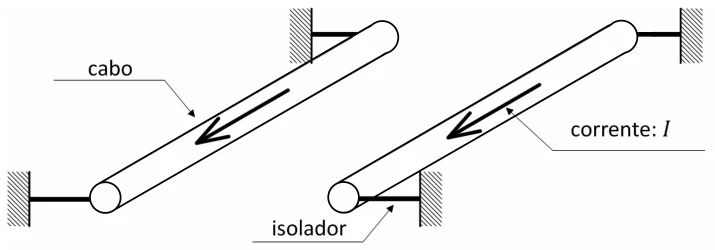

Um sistema de distribuição em corrente contínua contém um circuito com 2 cabos condutores rígidos idênticos ligados em paralelo, fixados por isoladores de borracha e posicionados conforme mostra a figura.
Dados:
- distância entre os centros dos cabos: 5 cm;
- permeabilidade magnética do meio: \(8\pi\cdot10^{-7}\) T·m/A;
- força máxima admissível nos isoladores por unidade de área: \(625\cdot10^4\) N/m²;
- comprimento de cada cabo: 10 m;
- área da seção transversal dos isoladores: 10 mm².
Observação: use a aproximação de fios infinitos para o cálculo dos campos magnéticos.
A máxima corrente do circuito \(I\), em A, que pode circular simultaneamente em cada um dos cabos, sem o rompimento dos isoladores, é:
- A\(625/\sqrt{2}\)
- B\(625\)
- C\(625\sqrt{3}\)
- D\(1250\)
- E\(2500\)
