No início da pandemia da Covid-19, houve escassez de máscaras de proteção. Muitas pessoas passaram a fabricar suas próprias máscaras com tecidos comuns.

Seriam essas máscaras caseiras tão eficientes quanto a máscara recomendada, a N95? Um estudo avaliou a eficiência de alguns tecidos na filtração de partículas de \(10\ \text{nm}\) a \(10\ \mu\text{m}\), faixa de tamanho importante para a transmissão de vírus baseada em aerossóis, e que compreende a faixa do novo coronavírus (\(20\)–\(250\ \text{nm}\)).

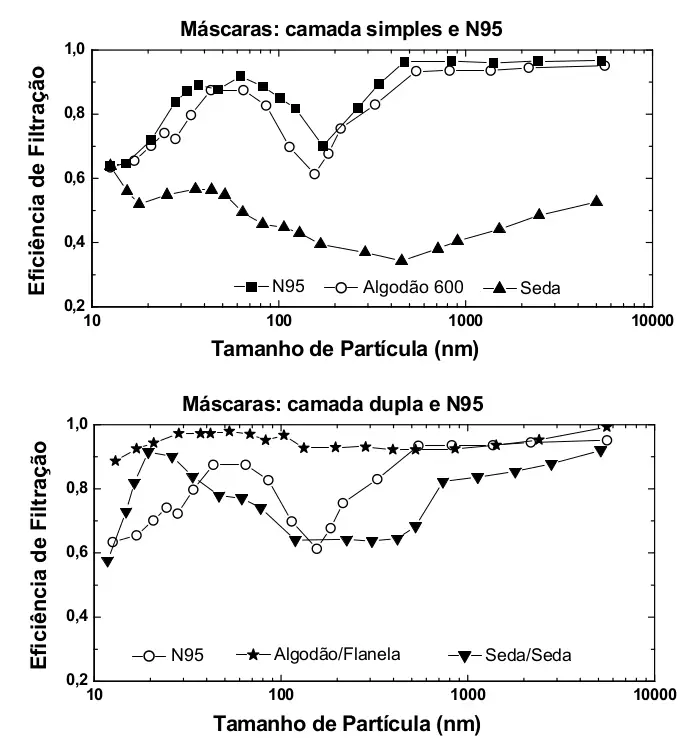

Algumas informações obtidas pelos pesquisadores encontram-se nos gráficos a seguir.

Figura da questão

(Adaptado de A. Konda e outros. ACS Nano 14, 2020, 6339-6347.)

Com base nessas informações, é correto afirmar que a eficiência na filtração de uma máscara caseira é sempre

  1. A
    maior para partículas abaixo de \(300\ \text{nm}\) quando uma única camada de qualquer tecido é usada.
  2. B
    menor para partículas abaixo de \(300\ \text{nm}\) quando uma única camada de qualquer tecido é usada.
  3. C
    maior que a da N95 para a faixa do novo coronavírus, desde que se use uma camada dupla de diferentes tecidos.
  4. D
    menor que a da N95 para a faixa do novo coronavírus, mesmo que se use uma camada dupla de diferentes tecidos.
Resolver esta questão no banco
Ver gabarito e resolução

Gabarito: Alternativa C: maior que a da N95 para a faixa do novo coronavírus, desde que se use uma camada dupla de diferentes tecidos..

Resolução comentada

Ideia-chave: ler os gráficos comparando as curvas na faixa de 20 a 250 nm e testar a palavra "sempre" de cada alternativa.

  1. Gráfico de camada simples: a seda fica bem abaixo da N95 em toda a faixa; o algodão 600 fica próximo da N95, mas cai (cerca de 0,6) perto de 150–200 nm.
  2. Gráfico de camada dupla: a combinação algodão/flanela fica em torno de 0,93–0,97 de 20 a 250 nm, enquanto a N95 varia de cerca de 0,6 a 0,88 nessa faixa. Logo, com camada dupla de tecidos diferentes, a eficiência supera a da N95 na faixa do coronavírus.
  3. Análise das outras:
    • A e B: em camada simples, não há padrão único abaixo de 300 nm (o algodão oscila bastante e a seda tem valores semelhantes aos de partículas maiores), então "sempre maior" ou "sempre menor" não se sustenta.
    • D: contradiz o gráfico de camada dupla, em que algodão/flanela supera a N95.
  4. Atenção: a seda/seda é uma camada dupla do mesmo tecido; a alternativa C fala em tecidos diferentes, que é exatamente o caso algodão/flanela.

Por que não as outras: a D atrai quem olha só para o gráfico de camada simples.

Resposta: alternativa C.
