ENEM 2020 · questão 116
Questão 116 ENEM 2020: Eletrodinâmica (circuitos)

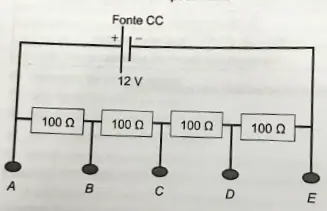

Um estudante tem uma fonte de tensão com corrente contínua que opera em tensão fixa de \(12\ \text{V}\). Como precisa alimentar equipamentos que operam em tensões menores, ele emprega quatro resistores de \(100\ \Omega\) para construir um divisor de tensão. Obtém-se este divisor associando os resistores, como exibido na figura. Os aparelhos podem ser ligados entre os pontos A, B, C, D e E, dependendo da tensão especificada.
Ele tem um equipamento que opera em \(9{,}0\ \text{V}\) com uma resistência interna de \(10\ \text{k}\Omega\).
Entre quais pontos do divisor de tensão esse equipamento deve ser ligado para funcionar corretamente e qual será o valor da intensidade da corrente nele estabelecida?
- AEntre A e C; \(30\ \text{mA}\).
- BEntre B e E; \(30\ \text{mA}\).
- CEntre A e D; \(1{,}2\ \text{mA}\).
- DEntre B e E; \(0{,}9\ \text{mA}\).
- EEntre A e E; \(0{,}9\ \text{mA}\).
