FUVEST 2023 · questão 56
Questão 56 FUVEST 2023: Eletrodinâmica (circuitos)
Note e adote:
A relação entre a resistência \(R\) de um dispositivo, a corrente \(I\) que o percorre e a diferença de potencial elétrico \(V\) entre seus terminais é \(V = RI\).

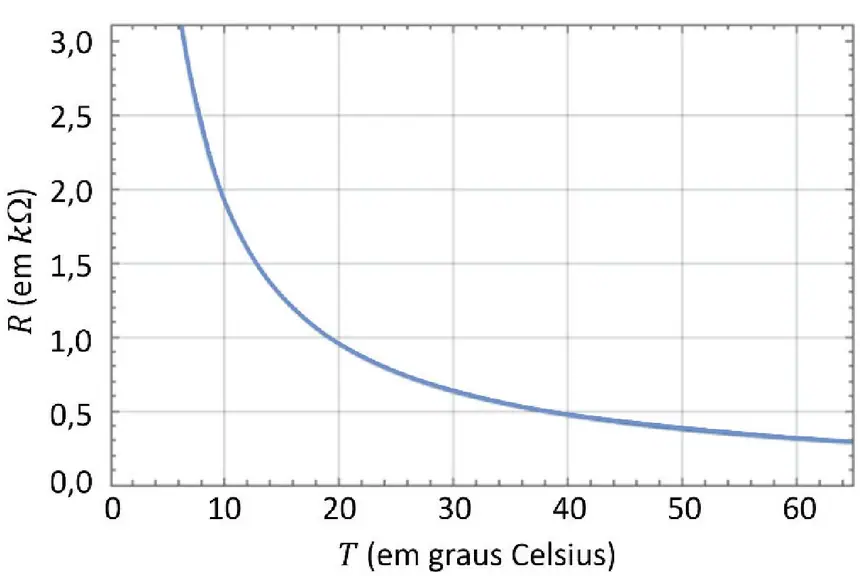

Termistores são termômetros baseados na variação da resistência elétrica com a temperatura e são utilizados em diversos equipamentos, como termômetros digitais domésticos, automóveis, refrigeradores e fornos. A curva de calibração de um termistor é mostrada na figura:
Considere que o termistor se rompa quando percorrido por uma corrente maior do que 10 mA. Supondo que o termistor seja conectado a uma bateria de 5 V, assinale a alternativa que contém uma faixa de temperaturas em que o dispositivo sempre funcionará adequadamente:
- A\(10^\circ\text{C} < T < 35^\circ\text{C}\)
- B\(20^\circ\text{C} < T < 45^\circ\text{C}\)
- C\(30^\circ\text{C} < T < 55^\circ\text{C}\)
- D\(40^\circ\text{C} < T < 65^\circ\text{C}\)
- E\(50^\circ\text{C} < T < 75^\circ\text{C}\)
