Questão 23 IME 2022 · CFG 2021/2022 · 1ª fase: Estática e hidrostática

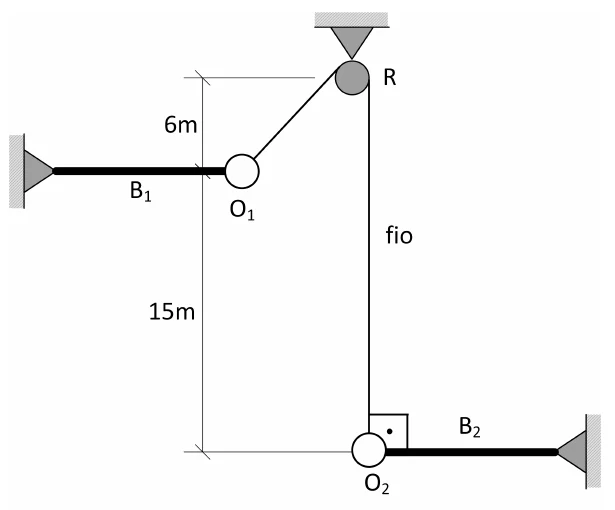

O sistema da figura acima é composto por duas barras articuladas B₁ e B₂, uma roldana R e um fio inextensível, todos de massa desprezível, e dois objetos carregados eletricamente O₁ e O₂. O₁ e O₂ estão fixados cada um a uma extremidade livre do fio e também à extremidade livre de B₁ e B₂, respectivamente. O sistema encontra-se em equilíbrio e está estático na posição mostrada na figura.

Dados:

• comprimento total do fio = 31 m;
• massa de O₁ = 4 kg;
• massa de O₂ = 12 kg; e
• aceleração da gravidade: \(g = 10\) m/s².

Considerações:

• os objetos O₁ e O₂ estão carregados eletricamente com cargas opostas;
• as dimensões de O₁, O₂ e da roldana são desprezíveis; e
• B₁ e B₂ estão paralelas ao eixo horizontal.
