Questão 22 IME 2026 · CFG 2025/2026 · 1ª fase: Estática e hidrostática

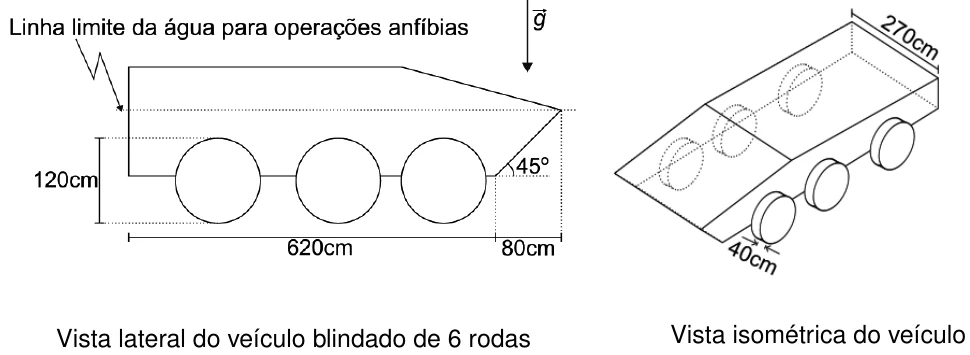

Um engenheiro militar precisa estimar o número de cunhetes de munição que podem ser levados para uma operação anfíbia com um veículo blindado de 6 rodas. Na operação, serão empregados 11 militares e as dimensões externas do veículo são apresentadas nas figuras acima.

Dados:

• massa média dos militares (com equipamento individual de combate): 100 kg;
• massa total do veículo blindado: 15000 kg;
• massa de um cunhete de munição: 5 kg;
• massa específica da água: 1000 kg/m³;
• aceleração da gravidade (vertical): \(g = 10\) m/s²;
• \(\pi\times0{,}6^2\times0{,}4\approx0{,}45\);
• \(0{,}8\times6{,}6\times2{,}7\approx14{,}3\).

Observações:

• desconsidere os movimentos do veículo com relação à água e as restrições volumétricas para o acondicionamento dos cunhetes de munição;
• o centro de massa do conjunto é tal que a linha limite indicada na figura esteja na horizontal e o ponto de aplicação do empuxo esteja na mesma vertical e acima do ponto de aplicação do peso.
