IME 2022 (CFG 2021/2022 · 1ª fase) · questão 25
Questão 25 IME 2022 · CFG 2021/2022 · 1ª fase: Eletrodinâmica (circuitos)

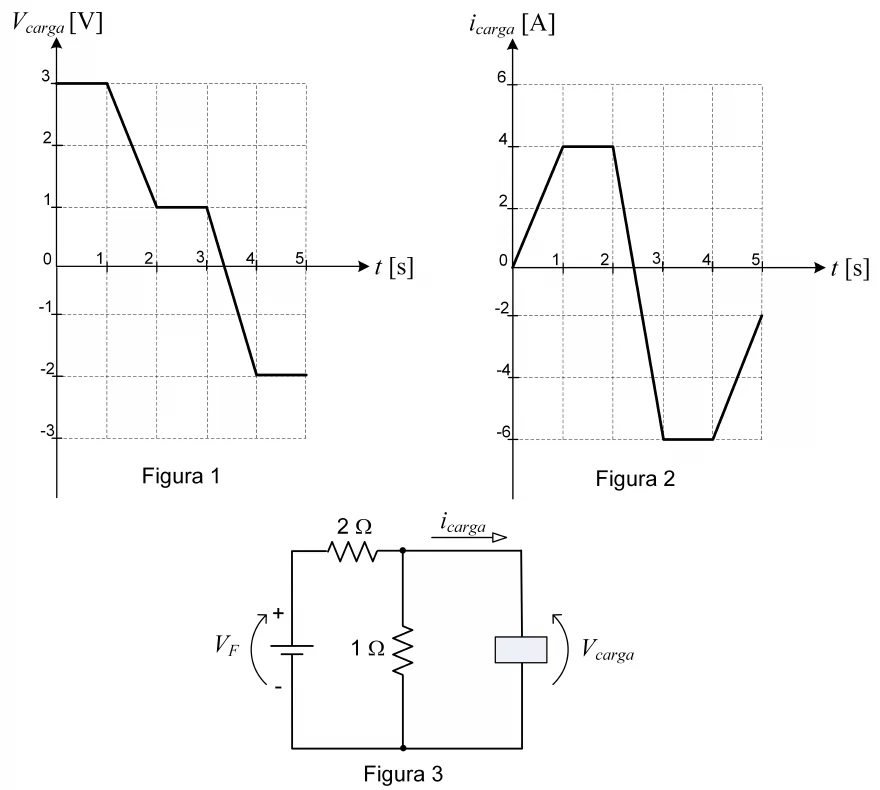

As Figuras 1 e 2 apresentam, respectivamente, as formas de onda da tensão \(V_{carga}(t)\) e da corrente \(i_{carga}(t)\) sobre o dispositivo eletrônico hipotético da Figura 3.
Para o instante de tempo \(t = 3\) s, a potência fornecida ao circuito pela fonte de tensão \((V_F)\), em W, é:
- A−45
- B45
- C−57
- D57
- E60
