Resolução comentada
Ideia-chave: projetados sobre um plano paralelo ao Equador, os meridianos viram raios (segmentos que passam pelo centro) e o Equador vira a circunferência de contorno.

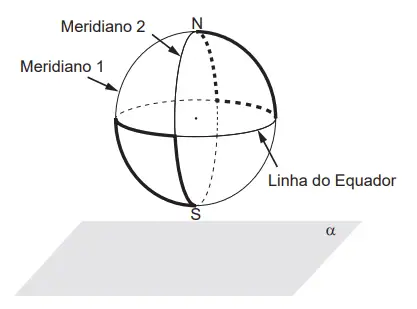

- Primeira trajetória (hemisfério norte): sai de N, desce pelo meridiano 1 até o Equador, percorre um quarto do Equador e volta a N pelo meridiano 2. Projeção: um raio, um quarto de circunferência e outro raio, ou seja, um setor circular de 90°.
- Segunda trajetória (hemisfério sul): sai do Equador pelo meridiano 1, desce até S, sobe pelo meridiano 2 até o Equador e fecha por um quarto do Equador. Projeção: outro setor de 90°.
- Como os meridianos estão em planos perpendiculares, os raios projetados são perpendiculares, e os setores são quadrantes do círculo.
- Pela figura, os dois trechos do Equador estão em lados opostos (fundo-direita e frente-esquerda). Vistos de cima, aparecem como dois quadrantes opostos pelo vértice, ligados pelo centro.
Por que não as outras: as figuras com arcos curvos no interior representam os meridianos como curvas, o que só ocorreria numa vista oblíqua; o círculo completo com cruz ignora que só parte das linhas foi percorrida.
Resposta: alternativa E.
